Entenda como MO, MEV e DRX são usados na análise microestrutural de materiais
A caracterização microestrutural e química é uma etapa central para entender o comportamento, a qualidade e a confiabilidade dos materiais utilizados na indústria.
Técnicas como Microscopia Óptica (MO), Microscopia Eletrônica de Varredura (MEV) e Difração de Raios X (DRX) permitem análises em diferentes escalas e são amplamente aplicadas em investigações de falhas, controle de qualidade e desenvolvimento de novos produtos.
Segundo Anderson Caires, pesquisador do Instituto Senai-MG de Inovação em Metalurgia e Ligas Especiais, cada método contribui de forma complementar para a compreensão da relação entre processamento, microestrutura e propriedades dos materiais.
Da visão microscópica ao nível atômico
A Microscopia Óptica é uma das ferramentas mais utilizadas para a observação inicial da microestrutura dos materiais. Com ampliações de até cerca de mil vezes, a técnica permite analisar características na escala de micrômetros, desde que a amostra passe por um preparo adequado.
“A microscopia óptica permite identificar o tamanho, a forma e a distribuição dos grãos do material, além dos contornos que os separam”, explica Anderson à Itatiaia. Segundo ele, a técnica também possibilita a observação de diferentes fases, defeitos como poros, trincas e inclusões, além de regiões com segregação de elementos, desde que haja contraste suficiente.
Uma variação desse método, a microscopia óptica confocal, amplia as possibilidades de análise ao permitir a visualização tridimensional da superfície. “Esse tipo de análise facilita, por exemplo, a identificação e o estudo de pites de corrosão”, destaca o pesquisador.

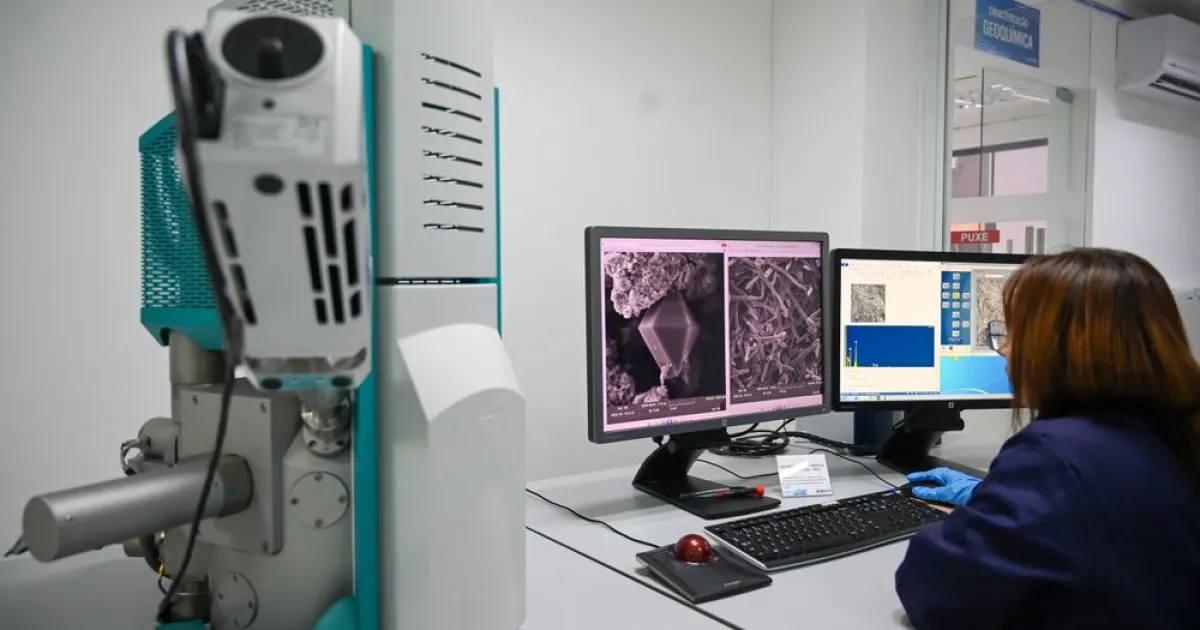

Quando é necessário avançar para uma análise mais detalhada, o Microscópio Eletrônico de Varredura se torna essencial. Ao utilizar um feixe de elétrons, o MEV alcança ampliações muito superiores às da microscopia óptica, revelando detalhes em escala nanométrica.
“Graças à alta resolução, o MEV possibilita a observação minuciosa da superfície dos materiais, permitindo analisar sua forma, topografia e, dependendo do detector, a distribuição química”, afirma Anderson.
Acoplado a sistemas como o EDS, o equipamento permite identificar os elementos químicos presentes e mapear sua distribuição no material.
O MEV também pode ser integrado a detectores de difração de elétrons retroespalhados (EBSD), que fornecem informações sobre a estrutura cristalina. “Com isso, é possível obter dados sobre orientação dos cristais, tamanho de grão, textura e identificação das fases presentes”, acrescenta.
Já a Difração de Raios X atua em um nível ainda mais profundo da análise. A técnica permite identificar a estrutura cristalina dos materiais e compreender como os átomos estão organizados internamente.
“Com o DRX, é possível identificar quais fases cristalinas estão presentes, determinar parâmetros da rede atômica e avaliar tensões internas”, explica o pesquisador.
Na metalurgia, a técnica é amplamente utilizada para confirmar a presença de martensita, detectar austenita retida e acompanhar transformações de fase associadas a tratamentos térmicos.
Técnicas integradas reduzem incertezas
De acordo com Anderson Caires, nenhuma técnica isolada é capaz de revelar todos os aspectos de um material. Por isso, a integração entre MO, MEV e DRX é fundamental em investigações industriais.
“A microscopia óptica oferece uma visão geral da microestrutura, o MEV aprofunda a análise morfológica e química, e a DRX fornece informações sobre fases, estrutura cristalina e tensões internas”, resume.
Um exemplo citado é a análise de soldas, em que cada técnica contribui para identificar diferentes tipos de defeitos e alterações microestruturais.
Essa abordagem integrada reduz incertezas e evita interpretações equivocadas, aumentando a confiabilidade dos diagnósticos técnicos.
Aplicações diretas na indústria
As análises microestruturais têm aplicação direta na solução de problemas industriais. Entre os principais casos estão falhas prematuras de componentes mecânicos, fraturas, trincas, fadiga, problemas em tratamentos térmicos, defeitos em soldas e peças fundidas, além de processos de desgaste e corrosão.
“As análises ajudam a entender a relação entre a forma como o material é processado, sua estrutura interna e seu desempenho em serviço”, afirma Anderson.
Além disso, elas são estratégicas para a avaliação de matérias-primas fora de especificação e para o desenvolvimento de novos materiais com foco em desempenho e confiabilidade.
